Замер сопротивления фаза-ноль

Электролаборатория «Электролаб» предоставляет услугу по замеру сопротивления петли фаза-ноль в электрооборудовании (как до, так и свыше 1 000 В) с глухим заземлением нейтрали на участках клиента.

Основная задача нашей электролаборатории — проверить различное оборудование на срабатывание аппаратов для защиты, а также их соответствие нормативам ГОСТа в условиях электроцепи с заземленной нейтралью.

Измерение петли фаз-ноль – одна из самых главных процедур для предоставления безопасного рабочего процесса на любом объекте. Этот тип проверки в обязательном порядке выполняется электролабораторией «Электролаб» при измерительных работах на участке.

Своевременное измерение показателей электросети — универсальный способ предоставить безопасное электроснабжение и бесперебойную работу электрооборудования.

Методика замера сопротивления фаза-ноль

Существует несколько методик измерения сопротивления цепи фаза-ноль:

• напряжение измеряется при отключенной цепи;
• измерение напряжения при дополнительном сопротивлении;
• создание короткого замыкания в электроцепи.

Наши специалисты используют для замера современные и надежные электроизмерительные приборы, например, MZC-300 от фирмы Sonel, который используется для измерения напряжения при его снижении на дополнительном сопротивлении. Данная методика соответствует ГОСТу 50571.16-99 и считается одной из самых эффективных. Кроме этого, замер проводится безопасно с получением самых точных показателей.

Стоимость замера сопротивления фаза-ноль

Алгоритм выполнение замера фаза нуль и его периодичность

Перед проведением замера сопротивления фаза-ноль необходимо провести тщательный осмотр:

• щитов и силовых установок;
• однолинейной системы обеспечения тока;
• предохранителей, автоматов номинального тока;
• сечений отходящих кабелей;
• устройств защиты на наличие дефектов и повреждений.

Непосредственно перед самим замером полного сопротивления цепи фаза-ноль следует проверить качество соединения узлов с аппаратами защиты. Если кабели не подключены, тогда нет смысла проводить замер, потому что полученные результаты не будут точными.

Замер выполняется от последней точки, которая располагается на линии кабеля до выключателя. Если нет возможности определить крайнюю точку, то петлю фаза-ноль нужно проверить на всех точках соединения.

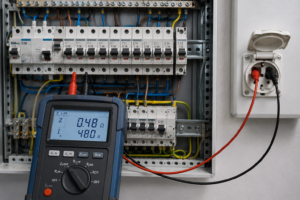

Все измерения проводятся с помощью электроизмерительного прибора, который сохраняет в памяти все сделанные замеры. После этого специалисты сравнивают полученные данные с интервалом электротока при срабатывании автоматического выключателя, который разрывает цепь в петле фаза-ноль. Далее вычисляются размеры и уровень надежности автоматических выключателей, которые предохраняют цепь от пожара при замыкании.

Периодичность проведения замера сопротивления петли фаза-ноль должна соответствовать нормативно-техническому документу ПТЭЭП. Также периодичность должна быть утверждена техническим руководителем предприятия. На взрывоопасных объектах испытание проводится не меньше чем раз в два года, внеплановый замер должен проводиться при отказе работы защитных установок.

Создание заключения (составление протокола) после проведения измерений фазы нуль

Полученные данные сравниваются с нормативами времени срабатывания рассоединителя (автоматического выключателя), после чего делаются соответствующие заключения. Результаты измерений заносятся в протокол, который заверяется и предоставляется заказчику.
