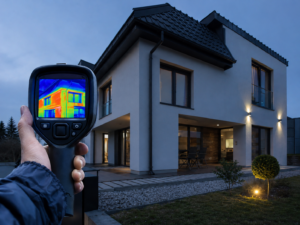

Мероприятия являются неотъемлемой частью контроля за состоянием сооружений и конструкций. Обследование тепловизором дома дает возможность выявить визуально невидимые дефекты и нарушения строительных технологий, которые могут негативно влиять на эффективность утепления, систем отопления и микроклимат в помещениях.
В процессе изучения проводится анализ тепловых характеристик объекта, позволяющий обнаружить нарушения теплоизоляции, потери тепла и другие проблемы, которые невозможно обнаружить иными методами. Грамотно выполненные замеры дают возможность узнать расположение скрытого брака и принять меры для его устранения.
Преимущества нашей электролаборатории «Электролаб»
Рассчитаем смету за 20 минут
Общие требования
Методы тепловизионного контроля прописаны в положениях ГОСТ Р 54852-2011. Все виды замеров подразделяются на три этапа.
- Плановый осмотр. Тепловизионное обследование дома требуется при необходимости получить общую характеристику и узнать расположение проблемных участков. Может производиться по каждому этапу выполнения строительства, при вводе в эксплуатацию или периодически по требованию заказчиков.
- Термографирование. Проверяются параметры теплопроводности фасадов, окон и входных дверей или групп. Считается предварительным сбором данных.
- Подробное термографирование. Проверяются все ранее обнаруженные места тепловых утечек, на его основании обязательно составляется акт.
Во время подробного осмотра используются ранее выделенные участки.
Преимущества технологии
Использование современных приборов и технологий позволяет:
- предотвращать непродуктивные потери тепла;
- снижать финансовые потери на поддержание в помещениях комфортных значений микроклимата;
- не допускать появления плесени и грибков;
- предупреждать ухудшения технических параметров нагруженных элементов;
- выбирать оптимальную схему размещения батарей и печей;
- увеличивать срок эксплуатации отделочных строительных материалов.
Полный комплекс можно выполнить в течение нескольких часов. Для проверки качества устранения обнаруженных дефектов тепловизионное обследование зданий рекомендуется повторить.
Стоимость тепловизионного обследования дома
|
Тариф «Минимальный» |
Тариф «Все включено» (для разбирательств с застройщиком, УК, МЖИ и суда) |
Частный дом (коттедж), кв.м. |
до 150 |
10000 руб. |
12000 руб. |
до 250 |
12000 руб. |
14000 руб. |
до 350 |
14000 руб. |
16000 руб. |
до 450 |
16000 руб. |
18000 руб. |
свыше 450 |
по договоренности |
|
выезд за МКАД 30 р/км |
Тариф «Минимальный»
- тепловизионная съемка: оконные конструкции, стены, горизонтальные и вертикальные стыки, кровля, радиаторы отопления
- измерение параметров микроклимата помещения (температура и влажность) для определения фактического значения точки росы и фиксации температур ниже точки росы на момент проведения обследования
- отчет в электронном виде в формате pdf содержащий фото и термограммы, обнаруженные дефекты и рекомендации по устранению, выводы
- консультируем бесплатно!
Тариф «Все включено»
Дополнительно к тарифу «Минимальный»:
- официальный отчет в бумажном виде, содержащий фото и термограммы, журнал обработки термограмм, заключение о соответствии расчетной температуры на проверяемых элементах требованиям Прил.Е ГОСТ 54853–2011 — производится расчетным путем для определения дефектов, которые имели более высокую температуру на момент проведения обследования, чем точка росы. обнаруженные дефекты и рекомендации по устранению.
- ВАЖНО: официальный отчет содержит свидетельство энергетического СРО и удостоверение инженера по прохождению обучению тепловому неразрушающему контролю, чтобы его можно было использовать при обращении в арбитражные суды и суды общей юрисдикции
- консультируем, отстаиваем интересы заказчика, разъясняем результаты тепловизионного обследования всем заинтересованным сторонам — строителям, главному инженеру УК, представителю застройщика бесплатно!
- бесплатная доставка отчета по Москве курьером
Используемое оборудование и аксессуары
Проверка тепловизором дома делается высокоточным оборудованием с использованием дополнительных аксессуаров.
Инфракрасные камеры
Являются основным инструментом при мониторинге. Приборы оснащены инфракрасными датчиками, которые фиксируют потоки теплового излучения с поверхностей и преобразуют их в видимое изображение. Термограмма является визуальным отображением распределения температур на площадях и отдельных участках. Приборы имеют различные характеристики:
- разрешение (количество пикселей на квадратном дюйме);
- максимальная дальность обнаружения инфракрасных лучей;
- чувствительность (минимальная мощность потока лучей).
Технические параметры оказывают влияние на точность измерений, условия их проведения и время завершения мероприятий.
Современные приборы могут иметь следующие функции:
- запись видео;
- фотографирование;
- изменение цветовой гаммы для увеличения наглядности полученной картинки;
- сохранение в памяти информации;
- автоматический поиск аномалий;
- анализ и интерпретация полученных сведений.
Такие возможности позволяют более полно и детально изучать тепловые характеристики – тепловизионное обследование коттеджа максимально объективно.
Дополнительные объективы камер
Имеют различные углы обзора, используются с учетом линейных размеров и конфигурации. Позволяют существенно расширять возможности приборов.
Треноги или штативы
Используются для установки прибора в нужном положении и обеспечения стабильности изображения при необходимости выполнения длительной съемки. Обследование домов получается более качественным.
Алгоритм работ
Алгоритм мероприятий включает несколько этапов, которые обеспечивают систематический и всесторонний анализ тепловых характеристик квартир в Москве. Обследование зданий тепловизором делается в следующей последовательности.
- Подготовка. Перед началом мероприятия необходимо убедиться, что все системы обогрева работают. Важно проводить замеры при минимальном тепловом градиенте для достижения оптимальных результатов.
- Сканирование. С использованием прибора осуществляется сканирование всех доступных поверхностей, закрытые проемы, двери, крышу и т. д. Особое внимание уделяется участкам, где могут возникать проблемы с утеплением или риски строительного брака.
- Создание документа. Прибор создает снимки, которые визуализируют тепловые характеристики поверхностей. Они позволяют идентифицировать области с аномальным тепловым излучением, выявлять нарушения теплоизоляции, потери тепла и другие проблемы.
Цена на тепловизионное обследование дома зависит от архитектурных особенностей. Сканирование и создание снимков делается в следующей последовательности.
- Установка и включение, настройка в соответствии с инструкцией по эксплуатации. Выбор реперных и базовых участков перед каждым термографированием. Предварительно следует для привязки реперных площадей сфотографировать площади контроля с отмеченными участками.
- До и после термографирования измеряется температура и влажность внутреннего и наружного воздуха. В процессе температура наружного воздуха контролируется каждые 15–30 минут. При наружных замерах контролируется скорость ветра непосредственно у поверхности.
- В процессе термографической съемки каждому снятому кадру присваивается индивидуальный номер. Если требуется их объединение для создания панорамных снимков – проводится термографирование с перекрытием не менее 10% каждой соседней.
- При выявлении в процессе обзорного термографирования участков с нарушениями теплозащиты, ранее не замеченных во время осмотра, то тепловизионная съемка зданий делается повторно с детальным термографированием таких элементов. Рекомендуется дополнительно детально термографировать все угловые стыки наружных и внутренних поверхностей (стен, потолков, полов, карнизов, сопряжений с землей и т.д.).
Специалист сравнивает данные с нормативами и рекомендациями, проводит оценку эффективности утепления и систем отопления, выявляет невидимые проблемы и потенциальные зоны потерь.
Анализ и обработка данных
Полученные результаты подлежат дальнейшему изучению и обработке данных для создания полной картины состояния потерь. Тепловизионная съемка дома делается специалистом, он изучает распределение температуры на поверхностях, выявляет аномалии и потенциальные проблемы с утеплением и системами отопления. Проводится сопоставление полученных данных с нормативами и рекомендациями по тепловым потерям для оценки эффективности утепления. По результатам анализа составляется отчет, содержащий информацию о выявленных утечках и рекомендации по их устранению. Данные, полученные лицензированными компаниями, принимаются во внимание государственными контролирующими организациями.
