Замер металлосвязи

Все оборудование и приборы с напряжением от 220 V и выше должны быть заземлены. Это необходимо для безопасности работников и обслуживающего персонала. В случае пробоя обмотки на корпус, неконтролируемый ток уходит в контур заземления, исключая поражение человека. Но для этого должна быть качественная связь в цепи между электроустановками и заземляющей конструкцией. Измерение сопротивления металлосвязи в Москве ― одна из услуг нашей электролаборатории «Электролаб». Проводим замеры по проверенной методике, хорошо знаем действующие нормы, предлагаем адекватные цены.

Наличие надежного соединения в электрической цепи между устройствами и заземлением прямо указано в требованиях ПУЭ и ПТЭЭП. Раздел 1.7 прописывает уровень переходного сопротивления контактов ― не более 0,05 Ом.

Проверка металлосвязи позволяет убедиться в исправности элементов заземления и найти проблемные места. В результате обеспечивается:

1. защита сотрудников от поражения электрическим током;
2. устраняются греющиеся контакты, приводящие к повышению температуры;
3. снижается риск возникновения пожара от искрообразования или нагрева.

Если не проводить периодические измерения сопротивления металлосвязи, это может повлечь штрафы со стороны контролирующих органов. В случае чрезвычайного происшествия на предприятии, приведшего к электротравмам или гибели человека, при выявлении отсутствия действующего отчета электролаборатории, возможны более серьезные последствия для руководителей компании.

Когда необходима проверка металлосвязи

Замер металлосвязи необходим в следующих случаях:

1. сразу после выполнения ремонтных работ, связанных с заменой элементов в щитовых;
2. после монтажа дополнительного оборудования, его переносом и переподключением;
3. перед вводом в эксплуатацию и пуском нового объекта;
4. по срокам, указанным в действующих нормах ПУЭ и внутреннему графику проверки техники безопасности.

Стоимость проверки металлосвязи

Периодичность проведения испытаний металлосвязи

Проверка металлосвязи проводится по составленному на объекте графику, разработанному на основе предъявляемых к конкретному электрооборудованию требований. Например, для устройств подъема лифта (пассажирского или грузового) установлен регламент проверки 1 раз в 12 месяцев. В заведениях общепита электрические плиты проверяются тоже каждые 12 месяцев. Этот период касается и других объектов высокой опасности. Для всех стандартных помещений и предприятий действует регламент проверки ― 1 раз в 3 года.

Особенности проверки металлосвязи

Цель проверки металлосвязи ― убедиться в допустимом уровне сопротивления заземления и надежности контактов, что в результате обеспечивает безопасную эксплуатацию.

Процесс проверки ведется по такому порядку:

1. Визуальный осмотр полосы заземления и контактов на непрерывность и целостность.
2. Тестирование надежности сварных соединений и конструкций контура заземления при помощи удара молотка
3. Замер величины переходного сопротивления на заземленном оборудовании.

К металлическим элементам, подлежащим визуальному осмотру и тестированию на целостность и непрерывность цепи заземления относятся: маршевые лестницы, кабельные галереи, электрощитки, сварочные посты, стойки и каркасы, лотки с кабелями.

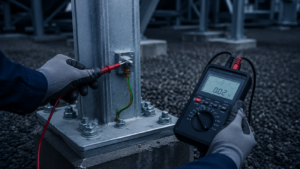

Сопротивление металлосвязи определяется при помощи установки щупов на главную шину заземления и металлический элемент, с которым планируют заземлять оборудование. Между ними требуется минимальное количество соединяемых узлов. В случае нескольких переходных контактов допускается сопротивление 0,05 Ом.

По окончании проверки металлосвязи заполняется протокол. В нем указываются: наименования шин, проверяемая установка, результаты измерения непрерывности проводников и контактов. В конце записывается заключение о соответствии, а также перечень испытательного оборудования и применяемых средств.

Наша электролаборатория использует сертифицированные приборы с высоким классом точности, что гарантирует достоверность результатов. Чтобы заказать замер металлосвязи, оставьте заявку на сайте.
