Измерение сопротивления изоляции

Для минимизирования рисков чрезвычайных ситуаций необходимо делать замер сопротивления изоляции. Как утверждает официальная статистика МЧС, примерно 30% пожаров возникает из-за коротких замыканий электрических проводок или бытовых приборов. Причина коротких замыканий – изоляция кабелей не выдержала существующих температур нагрева, влажности, напряжений и силы тока.

Заказать услугу

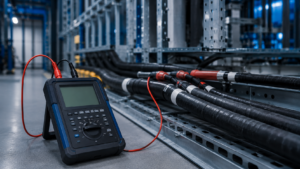

Требования к измерениям сопротивления

измерение сопротивления изоляции 1

Допускается проверка сопротивления изоляции в электролаборатории, все мероприятия должны отвечать требованиям ПТБЭЭП, ПУЭ и ГОСТам с учетом технических параметров проверяемого объекта, его назначения и условий эксплуатации. Рекомендованная периодичность:

  • раз в три года, для особо ответственных проводок (лифты, эскалаторы, подъемники и пр.) ежегодно;
  • ежеквартально в помещениях с высокой влажностью (бани, парные, отдельные производственные цеха);
  • после всех ремонтных мероприятий, включающих электромонтажные работы;
  • после ликвидации последствий аварийных ситуаций.

Результаты вносятся в протокол измерения сопротивления изоляции, документ, подписываются ответственными лицами электролаборатории и заверяется мокрыми печатями сторон договора.

Схема работы электролаборатории

01.
Заявка
02.
Оценка
03.
Договор
04.
Электроизмерения
05.
Подготовка отчета

Причины ухудшения начальных значений сопротивления изоляции

С течением времени материалы изоляции ухудшают свои первоначальные характеристики. Причины такого явления следующие.

  1. Физическое старение полимеров. Под воздействием ультрафиолетового излучения нарушаются межмолекулярные связи пластиков и резины. Чем ниже цена материалов – тем хуже их качество.
  2. Частые критические пусковые нагрузки. При включении в сеть потребителей резко увеличиваются токи, изоляция нагревается, проводимость повышается.
  3. Негативные воздействия агрессивных химических соединений. Некоторые составы могут разрушать изоляцию кабелей электроустановок, процессы носят необратимый характер и уменьшают параметры сопротивления.
  4. Эксплуатация в неблагоприятных климатических условиях. Высокие температуры летом и низкие зимой, большая влажность и загазованность воздуха (особенно в Москве) ускоряют процессы естественного старения материалов изоляции.

Ухудшение характеристик изоляции токопроводящих кабелей может происходить и из-за механических воздействий. Некоторые динамические нагрузки полностью повреждают целостность покрытий, из-за длительного влияния статических усилий уменьшается толщина и т. д. Замер сопротивления изоляции в лаборатории должен выполняться с учетом условий эксплуатации.

Заказать услугу

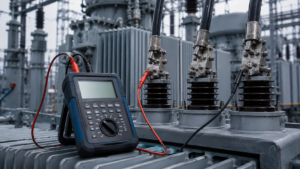

Методы замеров

Измерение сопротивления изоляции кабеля выполняются по ГОСТ 3345-76 и считаются обязательными при проведении мероприятий. Стандарт дает подробное описание каждого этапа замеров.

  1. Отбор образцов. Если в стандартах нет конкретных требований к размерам кабелей, то лабораторные замеры проводятся на проводах длиной 10 м.
  2. Приборы и аппаратура. Проведение замеров сопротивления изоляции делается напряжением 100–1000 В, погрешность прибора регламентируется отдельно и зависит от измеряемых значений. Исключение – изоляция имеет свои конкретные требования от производителя. Если длина замеряемой изоляции менее 10 м, то погрешность для всех типов измерений не может превышать ±10%.
  3. Подготовка. Проверка изоляции выполняется с разъединенными концами жил, для минимизации рисков ошибок на концевых разделках надо установить охранные кольца. Температура окружающей среды при замерах должна быть в пределах 20±15°С, относительная влажность воздуха ≤ 80%. Точность измерения температуры должна быть ≤ ±5°С.

Повторное измерение сопротивления изоляции мегаомметром допускается после двух минут для недопущения ошибочных данных, токопроводящая жила в это время должна соединиться с устройством заземления. Для облегчения обработки полученных данных в стандарте дается таблица приведения показателей к температуре +20°С.

Показатели температуры воздуха в помещении, °С Полиэтилен, поливинилхлоридный пластикат Резина
17 0,64 0,88
18 0,75 0,91
19 0,87 0,96
20 1,0 1,0
21 1,17 1,05
22 1,35 1,13
23 1,57 1,20

Пересчет делается по формуле: R 20 = KR t, где

R 20 – расчетное значение изоляции при стандартной температуре +20°С;

K – коэффициент перевода из таблицы стандарта;

R t – данные замеров при фактической температуре окружающей среды.

Заказать услугу

Особые требования

С учетом характеристик, замер сопротивления изоляции кабеля выполняется в следующих условиях.

  1. При замерах в воде длина изолированной части должна выступать над ее уровнем не менее чем на 10 см, а экраны, защитные оболочки и брони не менее чем на 5 см.
  2. Сопротивление изоляции отдельных жил многожильных кабелей замеряется между каждой жилой и водой, между каждой жилой и стальными проводами. При этом остальные жилы должны быть соединены между собой.
  3. Фиксацию значений измерительных приборов следует начинать после истечения одной минуты с момента подачи напряжения, но не более чем через 5 минут. В исключительных случаях испытания сопротивления изоляции прописываются в технических условиях на конкретные кабели и материалы.
измерение сопротивления изоляции 2

Во время замеров необходимо соблюдать действующие правила техники безопасности эксплуатации электрооборудования. Полученные данные вносятся акт утвержденной формы и предоставляются заказчику работ.

У нас оптимальная стоимость замера сопротивления, сотрудники имеют необходимую квалификацию, оборудование и измерительные приборы. Лаборатория получила сертификат соответствующего образца, цены на измерение сопротивления изоляции зависят от объема и сложности. Конкретная стоимость работ предварительно согласовывается, перечень услуг может корректироваться.

Стоимость измерения сопротивления изоляции

Наименование услуги Цена, руб
Замер системы заземления и сопротивления заземляющего устройства от 1 500

Преимущества нашей электролаборатории «Электролаб»

Гарантия
Выезд на следующий день
Рассчитаем смету за 20 минут
Консультируем бесплатно
Готовим отчет за 2 дня
Напоминаем о проверках
Заказать услугу

Вопросы и ответы

Проверка мегомметром выполняется под высоким напряжением, что поляризирует полимеры. Первый замер делается при обыкновенном состоянии изоляции, а второй уже при поляризованном. Как результат – неодинаковые показатели проводимости изоляции.
Все производители рекламируют свою продукцию, огромный выбор предложений затрудняет принятие окончательного решения. Есть универсальный совет – следует обращать внимание на максимальное создаваемое напряжение и как генерируется ток (аккумуляторная батарея или ручной генератор). Прибор обойдется недорого, но будет работать надежно. Все остальные характеристики не имеют критического значения.
Нет, провести замеры сопротивления изоляции на работающих агрегатах категорически запрещается правилами техники безопасности. Не надо обращать внимание на советы делать измерения при помощи специальных клещей. Такие действия не только небезопасны, но и дают крайне неточные результаты. Зачем рисковать своей жизнью ради получения неточных значений?
Да, но для этого следует точно знать характеристики сопротивления их изоляции. Дело в том, что прибор продуцирует токи высокого напряжения, при касании к проводам с несоответствующей изоляцией, электрик может получить удар током. Это не смертельно, но очень неприятно.
